Slangkoppeling
Om een aircoslang te koppelen aan de compressor, condensor of de droger zijn er slangkoppelingen. De slangkoppelingen die wij verkopen zijn geschikt voor transport, dus te monteren in de auto, vrachtauto, truck, trailer of aanhanger koeling. Deze zijn er in verschillende vormen en maten. Om de juiste te selecteren vind u aan de linker kant verschillende filters. Meer info over deze filter vind u onderaan deze pagina en kunt u naar toe navigeren met onderstaande linkjes:

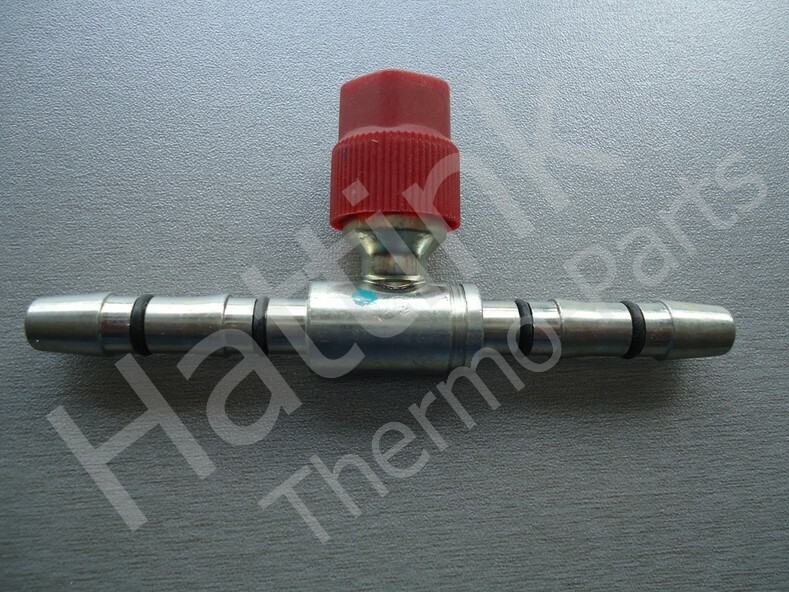

Koppeling HP Valve Service IDN 8 (3/8")
| Art. nr. | C-406029121 |
| Standaard prijs | € 61,91 Excl. BTW |
| Online prijs | € 60,05 Excl. BTW € 72,66 Incl. BTW |
| Voorraad | 5 stuk(s) |
Koppeling HP Valve Service IDN 12,7 (5/8")
| Art. nr. | C-406029123 |
| Standaard prijs | € 67,76 Excl. BTW |
| Online prijs | € 65,73 Excl. BTW € 79,53 Incl. BTW |
| Voorraad | 4 stuk(s) |
Koppeling LP Valve Service IDN 12,7 (5/8")
| Art. nr. | C-406029124 |
| Standaard prijs | € 69,96 Excl. BTW |
| Online prijs | € 67,86 Excl. BTW € 82,11 Incl. BTW |
| Voorraad | 4 stuk(s) |
Koppeling LP Valve Service IDN 16,1 (3/4")
| Art. nr. | C-406029125 |
| Standaard prijs | € 73,94 Excl. BTW |
| Online prijs | € 71,72 Excl. BTW € 86,78 Incl. BTW |
| Voorraad | 5 stuk(s) |
Klemband Carrier 8 (3/8")
| Art. nr. | C-446012901 |
| Standaard prijs | € 15,47 Excl. BTW |
| Online prijs | € 15,00 Excl. BTW € 18,15 Incl. BTW |
| Voorraad | 18 stuk(s) |
Klemband Carrier 10,7 (1/2")
| Art. nr. | C-446012902 |
| Standaard prijs | € 15,53 Excl. BTW |
| Online prijs | € 15,07 Excl. BTW € 18,23 Incl. BTW |
| Voorraad | 12 stuk(s) |
Klemband Carrier 12,7 (5/8")
| Art. nr. | C-446012903 |
| Standaard prijs | € 16,40 Excl. BTW |
| Online prijs | € 15,91 Excl. BTW € 19,25 Incl. BTW |
| Voorraad | 100 stuk(s) |
Klemband Carrier 16,1 (3/4")
| Art. nr. | C-446012904 |
| Standaard prijs | € 16,80 Excl. BTW |
| Online prijs | € 16,30 Excl. BTW € 19,72 Incl. BTW |
| Voorraad | 8 stuk(s) |
Insteekhuls 10x1mm (100 stuks)
| Art. nr. | DV-5110 |
| Standaard prijs | € 2,00 Excl. BTW |
| Online prijs | € 1,94 Excl. BTW € 2,35 Incl. BTW |
| Voorraad | 103 stuk(s) |
Insteekhuls 10x1,5mm 40 Stuks (54)
| Art. nr. | DV-5119 |
| Standaard prijs | € 0,80 Excl. BTW |
| Online prijs | € 0,78 Excl. BTW € 0,94 Incl. BTW |
| Voorraad | 48 stuk(s) |
Koppeling Carrier 90 graden (5/8")
| Art. nr. | HC-406030101 |
| Standaard prijs | € 39,50 Excl. BTW |
| Online prijs | € 38,32 Excl. BTW € 46,36 Incl. BTW |
| Voorraad | 6 stuk(s) |
Klemband Carrier 8 (3/8")
| Art. nr. | HC-446012901 |
| Standaard prijs | € 4,00 Excl. BTW |
| Online prijs | € 3,88 Excl. BTW € 4,69 Incl. BTW |
| Voorraad | 30 stuk(s) |
Uitleg slang merken
Er zijn verschillende merken slangen verkrijgbaar. Door de hoge drukken moeten deze perfect passen op de slangkoppelingen. De Frigoclic koppelingen zijn ontwikkeld voor Arktik NK (Refrimaster) en Frigostar slangen.
Uitleg slangkoppeling type
De afdichting van de slangkoppelingen aan de schroefzijde zijn in 3 categorie te in delen:
Uitleg slang koppeling maat
De grote van de slangkoppeling aan de schroefzijde is te meten bij de component waar de slangkoppeling opgeschroefd wordt (a) of aan de slangkoppeling kant (b). De maten worden uiteindelijk uitgedrukt in Engelse maten:
| Koppeling maat | Spoed | A (mm) | B (mm) | C Flare pijp* | D Leidingmaat |
| 9/16 | 18UNF | 14,4 | 12,9 | ||
| 5/8 | 18UNF | 15,9 | 14,5 | 3/8 | 9,6mm | |
| 11/16 | 16UN | 17,5 | 15,9 | ||
| 3/4 | 16UNF | 19,1 | 17,5 | 1/2 | 12,9mm | |
| 3/4 | 18UNS | 19,1 | 17,7 | ||
| 13/16 | 16UN | 20,6 | 19 | ||
| 7/8 | 14UNF | 22,2 | 20,4 | 5/8 | 15,9mm | |
| 7/8 | 18UNS | 22,2 | 20,8 | ||
| 1 | 14UNF | 25,4 | 23,3 | 9/16 | 14,4mm | |
| 1 1/16 | 14UN | 27 | 25,4 | 11/16 | 17,6mm | |
| 1 3/16 | 12UN | 30,2 | 28,6 |
*In de volksmond wordt bij gebruik van flare de pijp dikte benoemt in plaatse van de koppeling maat.
Uitleg hoek
Uitleg slangmaat
De koppeling is afhankelijk van de binnenmaat van de slang. Frigoclic heeft daar een vaste maatvoering voor en die zijn te gebruiken op Artktik NK (Refri-Master) en Frigomaster. Deze slangen hebben wel een andere buitenmaat, dus hier zijn andere slangklemmen voor nodig. De binnenmaat van de slang zal ook altijd op de slang staan op meerdere plekken (hopelijk is deze nog te lezen)
| G-maat | Engelse maat | Binnenmaat | Buitenmaat Arktik NK |
| G6 | 5/16 | 8mm | 12,7mm |
| G8 | 13/32 | 10,5mm | 16mm |
| G10 | 1/2 | 13mm | 18,1mm |
| G12 | 5/8 | 16mm | 21,7mm |
