Slangkoppeling
Om een aircoslang te koppelen aan de compressor, condensor of de droger zijn er slangkoppelingen. De slangkoppelingen die wij verkopen zijn geschikt voor transport, dus te monteren in de auto, vrachtauto, truck, trailer of aanhanger koeling. Deze zijn er in verschillende vormen en maten. Om de juiste te selecteren vind u aan de linker kant verschillende filters. Meer info over deze filter vind u onderaan deze pagina en kunt u naar toe navigeren met onderstaande linkjes:

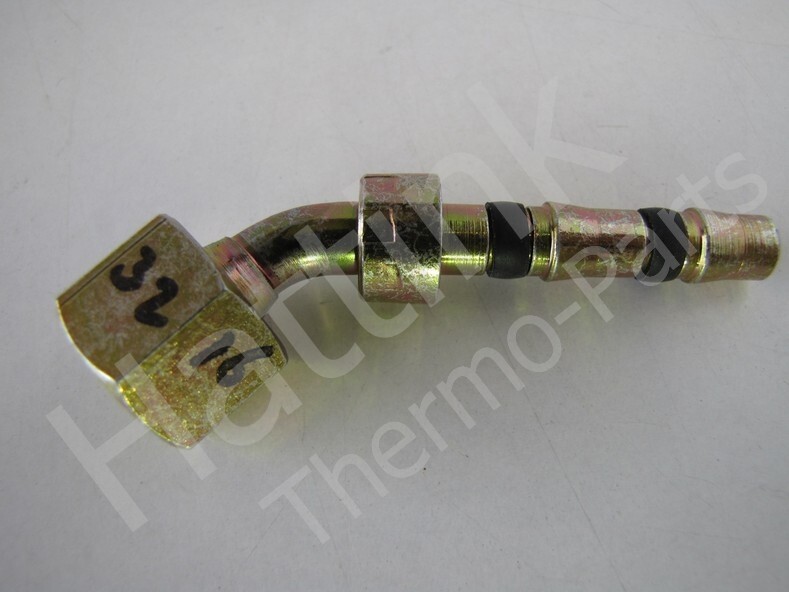

Koppeling Frigoclic Vlak 5/16" 45°(9/16" 18UNF-2B) G6
| Art. nr. | AC-60643216 (N) |
| Standaard prijs | € 8,80 Excl. BTW |
| Online prijs | € 8,54 Excl. BTW € 10,33 Incl. BTW |
| Voorraad | 4 stuk(s) |
Koppeling Frigoclic Vlak 5/16" 45°(11/16" 16UN-2B) G6
| Art. nr. | AC-60643217 |
| Standaard prijs | € 10,40 Excl. BTW |
| Online prijs | € 10,09 Excl. BTW € 12,21 Incl. BTW |
| Voorraad | 8 stuk(s) |

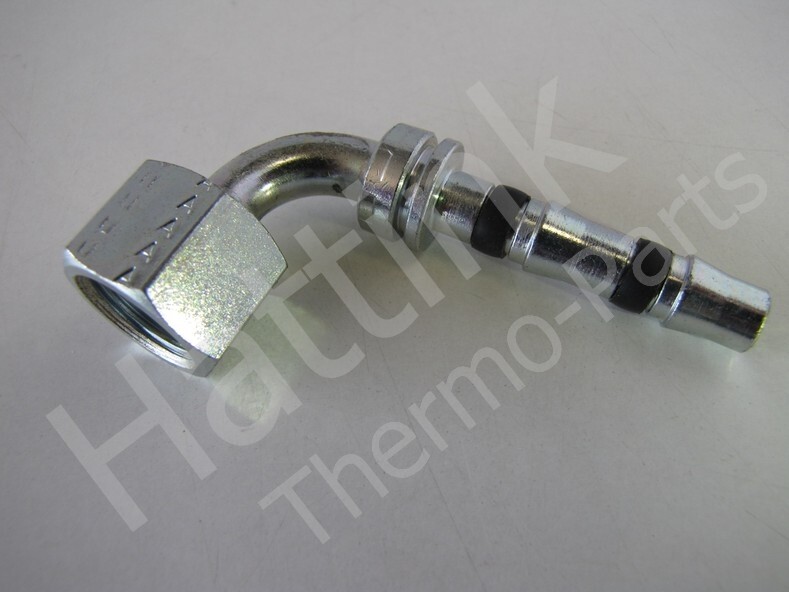

Koppeling Frigoclic Vlak 5/16" 90°(9/16" 18UNF-2B) G6
| Art. nr. | AC-60643218 |
| Standaard prijs | € 11,29 Excl. BTW |
| Online prijs | € 10,95 Excl. BTW € 13,25 Incl. BTW |
| Voorraad | 3 stuk(s) |
Koppeling Frigoclic Vlak 5/16" 90°(11/16" 16UN-2B) G6
| Art. nr. | AC-60643219 |
| Standaard prijs | € 10,67 Excl. BTW |
| Online prijs | € 10,35 Excl. BTW € 12,53 Incl. BTW |
| Voorraad | 4 stuk(s) |
Koppeling Frigoclic Vlak 5/16" 90°(13/16"16UN-2B) G6
| Art. nr. | AC-60643220 (N) |
| Standaard prijs | € 14,96 Excl. BTW |
| Online prijs | € 14,51 Excl. BTW € 17,56 Incl. BTW |
| Voorraad | 4 stuk(s) |
Koppeling Fricoclic O-ring 13/32" 180° (5/8"18UNF-2A) G8
| Art. nr. | AC-60643221 |
| Standaard prijs | € 21,80 Excl. BTW |
| Online prijs | € 21,15 Excl. BTW € 25,59 Incl. BTW |
| Voorraad | 8 stuk(s) |
Koppeling Frigoclic 13/32" 90° (5/8" 18UNF-2A) G8
| Art. nr. | AC-60643222 |
| Standaard prijs | € 15,32 Excl. BTW |
| Online prijs | € 14,86 Excl. BTW € 17,98 Incl. BTW |
| Voorraad | 0 stuk(s) |
Koppeling Frigoclic 13/32" 90° (5/8" 18UNF-2A) G8
| Art. nr. | AC-60643222 (N) |
| Standaard prijs | € 15,32 Excl. BTW |
| Online prijs | € 14,86 Excl. BTW € 17,98 Incl. BTW |
| Voorraad | 0 stuk(s) |
Koppeling Frigoclic 5/16" Krimp G6
| Art. nr. | AC-60643223 (N) |
| Standaard prijs | € 11,20 Excl. BTW |
| Online prijs | € 10,86 Excl. BTW € 13,15 Incl. BTW |
| Voorraad | 2 stuk(s) |

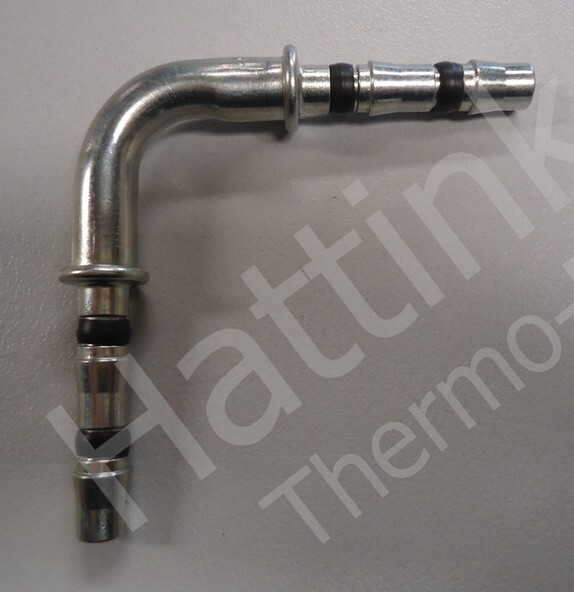

Koppeling Frigoclic 5/16" 90° G6
| Art. nr. | AC-60643224 |
| Standaard prijs | € 16,72 Excl. BTW |
| Online prijs | € 16,22 Excl. BTW € 19,62 Incl. BTW |
| Voorraad | 2 stuk(s) |
Koppeling Frigoclic Flare 5/16"180° G6
| Art. nr. | AC-60643225 |
| Standaard prijs | € 8,38 Excl. BTW |
| Online prijs | € 8,13 Excl. BTW € 9,84 Incl. BTW |
| Voorraad | 8 stuk(s) |
Koppeling Frigoclic Flare 13/32" 180° G8
| Art. nr. | AC-60643226 |
| Standaard prijs | € 12,43 Excl. BTW |
| Online prijs | € 12,06 Excl. BTW € 14,59 Incl. BTW |
| Voorraad | 6 stuk(s) |
Uitleg slang merken
Er zijn verschillende merken slangen verkrijgbaar. Door de hoge drukken moeten deze perfect passen op de slangkoppelingen. De Frigoclic koppelingen zijn ontwikkeld voor Arktik NK (Refrimaster) en Frigostar slangen.
Uitleg slangkoppeling type
De afdichting van de slangkoppelingen aan de schroefzijde zijn in 3 categorie te in delen:
Uitleg slang koppeling maat
De grote van de slangkoppeling aan de schroefzijde is te meten bij de component waar de slangkoppeling opgeschroefd wordt (a) of aan de slangkoppeling kant (b). De maten worden uiteindelijk uitgedrukt in Engelse maten:
| Koppeling maat | Spoed | A (mm) | B (mm) | C Flare pijp* | D Leidingmaat |
| 9/16 | 18UNF | 14,4 | 12,9 | ||
| 5/8 | 18UNF | 15,9 | 14,5 | 3/8 | 9,6mm | |
| 11/16 | 16UN | 17,5 | 15,9 | ||
| 3/4 | 16UNF | 19,1 | 17,5 | 1/2 | 12,9mm | |
| 3/4 | 18UNS | 19,1 | 17,7 | ||
| 13/16 | 16UN | 20,6 | 19 | ||
| 7/8 | 14UNF | 22,2 | 20,4 | 5/8 | 15,9mm | |
| 7/8 | 18UNS | 22,2 | 20,8 | ||
| 1 | 14UNF | 25,4 | 23,3 | 9/16 | 14,4mm | |
| 1 1/16 | 14UN | 27 | 25,4 | 11/16 | 17,6mm | |
| 1 3/16 | 12UN | 30,2 | 28,6 |
*In de volksmond wordt bij gebruik van flare de pijp dikte benoemt in plaatse van de koppeling maat.
Uitleg hoek
Uitleg slangmaat
De koppeling is afhankelijk van de binnenmaat van de slang. Frigoclic heeft daar een vaste maatvoering voor en die zijn te gebruiken op Artktik NK (Refri-Master) en Frigomaster. Deze slangen hebben wel een andere buitenmaat, dus hier zijn andere slangklemmen voor nodig. De binnenmaat van de slang zal ook altijd op de slang staan op meerdere plekken (hopelijk is deze nog te lezen)
| G-maat | Engelse maat | Binnenmaat | Buitenmaat Arktik NK |
| G6 | 5/16 | 8mm | 12,7mm |
| G8 | 13/32 | 10,5mm | 16mm |
| G10 | 1/2 | 13mm | 18,1mm |
| G12 | 5/8 | 16mm | 21,7mm |
